RHS-3G振动加速度传感器类别:振动速度传感器

简介:

RHS-3G振动加速度传感器内置IEPE低噪声,抗干扰强,隔离浮置结构,工业现场用,两芯MIL-C-5015两芯插座输出


产品说明

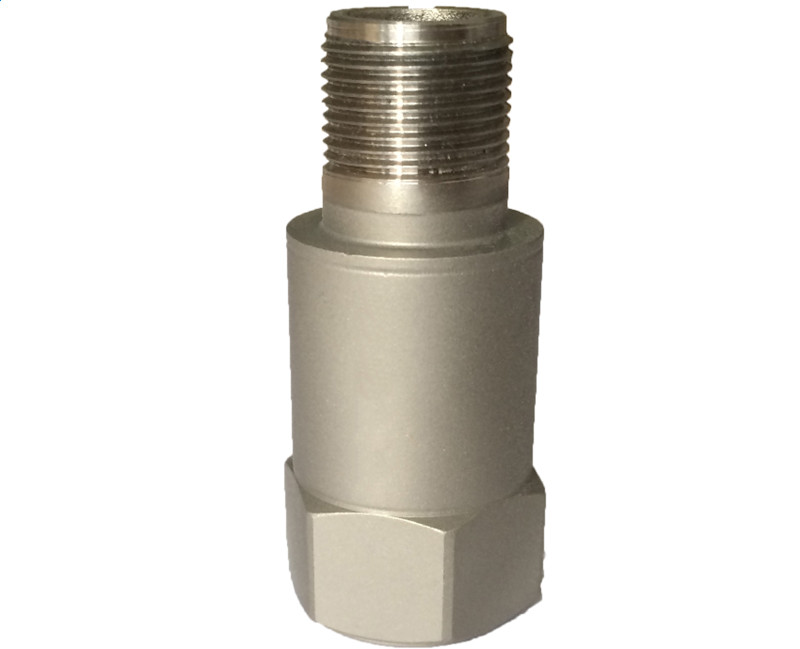

RHS-3G振动加速度传感器



特点:

内置IEPE低噪声,抗干扰强

隔离浮置结构,工业现场用

两芯MIL-C-5015两芯插座输出


技术参数:

灵敏度 (±10%) 100mV/g

量程范围 ±50g

频率范围(±5%) 1~7,000Hz

频率范围(±10%) 0.6~10,000Hz

频率范围(±3dB) 0.4~13,000Hz

谐振频率 24KHz

分辨率(1~10,000Hz) 400ug

振幅非线性 ≤1%

横向灵敏度 <5%

冲击好限(不供电) 5000g pk

工作温度 -40~120℃

温度响应 见附图温度曲线

防护等好 IP67

激励电压 18VDC~28VDC(恒流源)

激励电流 2~10mA

输出阻抗 <100Ω

偏置电压 12±2VDC

噪声 <50μV

安装对地绝缘 ≥109Ω

外形尺寸 φ22×52mm

重量 ≈ 75gm

安装螺纹 1/4-28 UNF

安装扭矩 2.7~6.8N·m

敏感材料 PZT-5

结构设计 剪切

壳体材料 304不锈钢

密封形式 焊接密封

输出方式 顶端,2芯, MIL-C-5015

基座应变灵敏度 0.2mg/με

附件

传感器合格证 标定参数

1/4-28转M5-10mm螺栓 1只

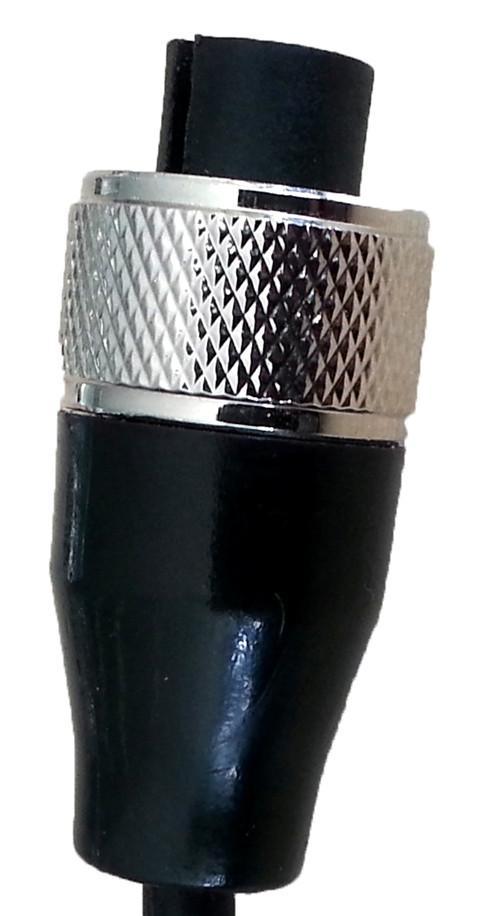

整体密封电缆组件
